工作原理

臭氧在大气中的含量很少却是橡胶龟裂的主要因素，臭氧老化箱模拟和强化大气中的臭氧条件，研究臭氧对橡胶的作用规律，快速鉴定和评价橡胶抗臭氧老化性能与抗臭氧剂防护效能的方法，进而采取有效的防老化措施，以提高橡胶制品的使用寿命.设备由无声高效臭氧发生器发生的臭氧气体,和一定量的已处理的空气,在交换器中混合后送入试验箱,紫外检测仪将连续在线检测到的臭氧浓度, 反馈到臭氧发生器控制系统,使控制系统根据设定值有效的控制臭氧的发生,从而试验箱保持合适的臭氧浓度,另由加热加湿系统工作,满足所有试验条件.

设备结构

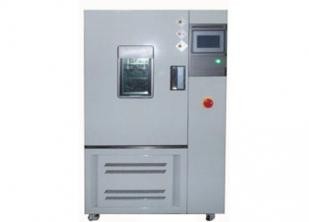

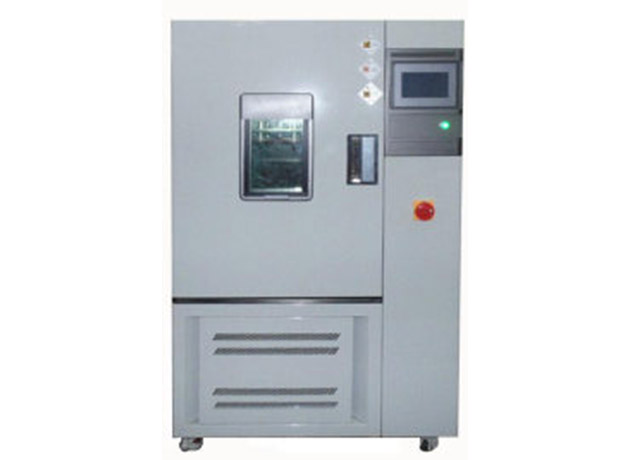

1.试验箱箱体为整体结构形式，空气处理系统位于箱体后下部，检测控制系统位于试验箱的右侧面。

2.工作室三面有风道夹层,分布加热加湿器、循环风叶等装置,试验箱上层设有平衡排气孔，需要将试验室中的气体不断排出,已保持试验箱内的气体浓度的平衡,试验箱为单开门，采用双层耐老化硅橡胶密封。

3.试验箱设有观察窗和可开关控制的照明灯。4.触摸屏智能控制器位于设备右前方.基于XP操作系统下进行人机对话，系统稳定可靠。所有的控制操作全部可以在触摸屏上操作完成，操作直观方便。并能显示实时曲线，保存历史

数据，可由U盘导出存档或打印。

设备材质

1.工作室内壁采用SUS304不锈钢板加工成型,壁面易于清洗。

2.外壳采用优质冷轧板加工成型，表面静电喷粉处理。

3.空气源采用电磁式无油气泵。

4.不锈钢翅电加热器。

5.电热表面浅式蒸发加湿器。

6.专用电机、离心对流风扇。

7.下置式水箱供水，水位自动控制。

8.气体流量计，精确控制各层面气体流量。9.无声放电臭氧发生器.

10.比尔-朗伯原理测量应用软件2012精细版.11.活性碳吸收和硅胶干燥塔、装有气体净化器.

12.触摸屏控制调节器.

13.双光速紫外型臭氧检测仪.

14.制冷系统采用进口压缩机及配件.

设备配制及结构特点

1.空气循环装置：内置循环风道,试验气流均匀地从上往下平行于试件表面,符合国标。

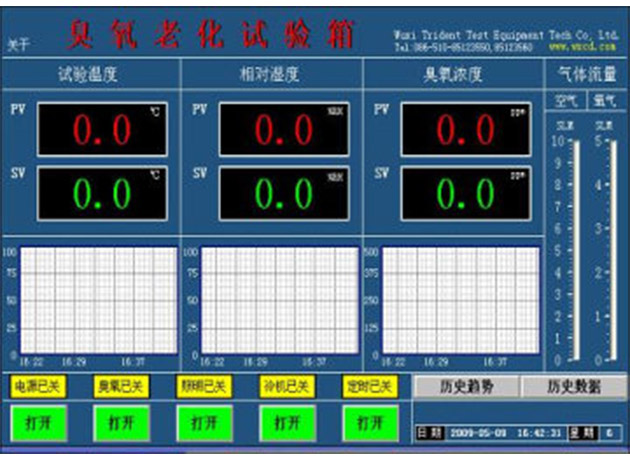

2.操作面板采用工控触摸屏，系统稳定可靠。所有的控制操作全部可以在触摸屏上操作完成，操作直观方便。并能显示实时曲线，保存历史数据，可由U盘导出存档或打印。设备内采用本单位自行研发的高端臭氧发生控制检测仪，进行控制试验所需的臭氧浓度，使臭氧浓度目标值（SV值）严格控制稳定在规定的范围内.设备内装有自动调零装置，只要在做试验前根据所需要求进行操作，在规定的时间内，设备的臭氧浓度值会自动归零，此时再进行臭氧老化试验，可使试验的过程更加科学可靠。

3.电磁式空气泵提供优质气源,无油干燥,保证气路系统长期工作的可靠性.

4.双光速紫外臭氧检测仪为上海大学与我司技术合作开发的符合国际公认标准检测臭氧的仪器,性能稳定,自动调零控制,无臭氧冷光源紫外灯寿命长,精度高.比尔-朗伯数字系统测量软件,准确可靠.5.设备具有下列安全保护装置:

5.1电源超载、短路保护

5.2控制回路过载、短路保护、接地保护.

5.3超温保护、报警讯响提示、缺水保护

技术参数

1.工作室尺寸：500×500×600mm

2.工作室温度范围：18～+60℃

3.温度波动度：±0.5℃

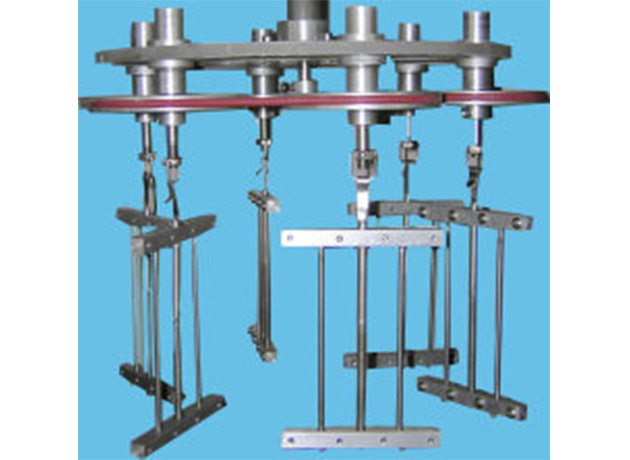

4.温度均匀度:±2.0℃（满足摆线轨迹的静态试样架）

5.温度偏差:±2.0℃

6.相对湿度65～85%RH

7.气流速度：12～16mm/s

8.臭氧浓度:1～5ppm（10～35pphm）

9.臭氧浓度波动度10%

10.设备执行（满足）相关标准：满足GB/T2951-1997、ISO1431、GB/T7762-2003GBT/13642等国内外标准。
