日本NDG5穿刺强度测试仪

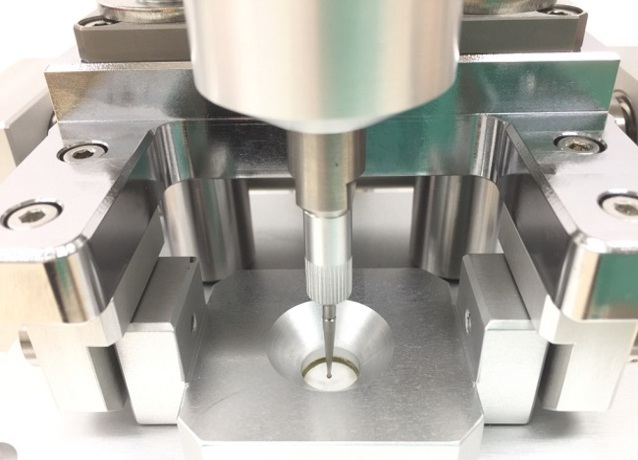

NDG5穿刺强度测试仪可测量用针刺穿试样时的穿刺强度。“垂直方向受力”的断裂强度是电池隔膜的物理试验法的一种，通过本测试仪可进行测量。
适用于锂电池内部薄膜（隔膜）的强度评估、食品包装薄膜等各种包装材料的穿刺强度测试。
规格：
尺寸/重量（粗略值） | 装置主体：W170×D220×H460(mm)／13kg 电子放大器装置：W180×D400×H400(mm)／13kg | 针头直径 | 1.0mm |
电源 | AC100V、最大功耗 20W | 试样固定板的中通孔直径 | 10mm |
测量环境温湿度 | 20 ～ 30℃／50 ～ 70％RH 无冷凝。测量过程中保持一定的温湿度。 （标准温湿度条件：20℃／65％RH） ※安装在受风或振动影响较少处 | 位移速度 | 标准测量：0.02 (mm/sec) ＜1mm/50sec＞ 高灵敏度测量：0.0067 (mm/sec) ＜1mm/150sec＞ 也可进行其他任意设定 |
力度检测 | 检测器：差动变压器（环形测力计） 负载（满刻度）： 100gf、200gf、500gf、1000gf 的4量程切换。 精度：满刻度±0.5％ 以下 | 测量方式 | 力度控制法 位移量控制法 以上两种控制法可切换 |
位移量检测 | 检测器：电位计 位移量：最大 20mm 精度：满刻度±0.5％以下 | 试样尺寸 （标准） | 15mm×15mm 以上 厚度 1mm 以下 |
